參考標準：《大氣污染物綜合排放標準》(GB16297-1996)

排放標準：參照國家大氣污染物排放標準(二級標準)污染物GB16297-1996

1.2處理廢氣性質

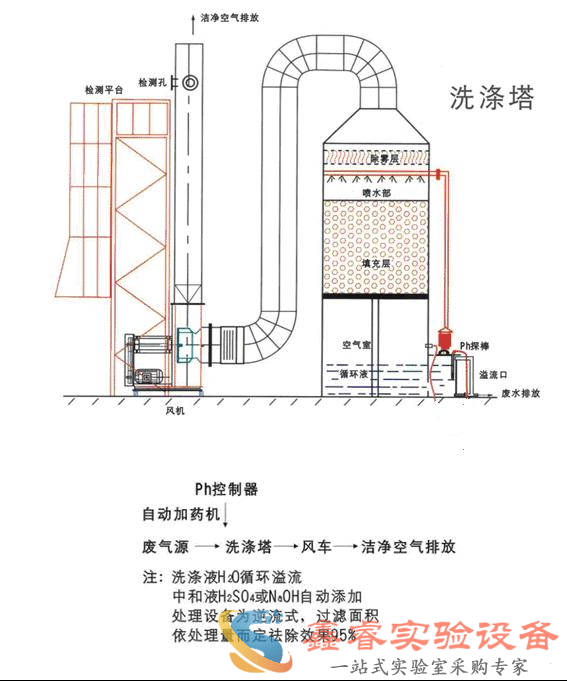

呈酸性且為親水性。所以選用清水作吸收液，以泵浦輸送，采用逆流式洗滌，氣體經過分配板，將氣體平均分布于球狀拉西環，每只呈點接觸，擺列ZW路線行走，避免有偏流現象，在配合龍卷式不阻塞噴嘴；對水之溶解度在12-20℃，分別為76-72g/100gH2o\68-53g/100gH2o。故處理設備采用逆流式洗滌，氣體經過分配板，將氣體平均頒布于球狀拉西環，每只呈點接觸，擺列后呈ZW路線行走，避免有偏流現象，在配合龍卷式不阻塞噴嘴，呈120°噴灑，使氣液混合效率90-60%，而達潔凈效果，再加入中和液，可祛除廢氣中有害氣體。

1.3規格材質說明：

1. 本體：采用6 ㎜厚聚丙烯(PP)制，兩段處理式。
2. 尺寸規格：?1000* H 2200 mm（也可以根據客戶要求或現場特殊設計制作！）。
3. 除水部：塑料制隔離式產生水氣分離。
4. 噴水部：高壓噴水產生霧狀，一段擴大接觸處理提高功能。
5. 填充物：采用海膽型或皇冠型，PP 質一體成型（俗稱調料，主要為了增加水氣的接觸面積）。
6. 循環水槽附溢水口：聚丙烯板制(PP)制，附1.5 吋水位溢水排放管（自動進水控制）。
7. 排水口：1.5 吋PP 排放管附VALVE。
8. 循環幫浦：采用靜音馬達380Vx1.5HP耐酸堿專用幫浦（也可以根據客戶要求或現場特殊設計制作！）
9. 檢視口蓋：5 ㎜厚透明壓克力制。
10. 自動給水裝置：3 吋浮球液面控制式。
11. 給水管；附VALVE。
12. 監視操作窗：采用壓克力玻璃分單段監視。
13. 補強套環：PP 制品。
14. ?電氣設備部分：
15. (1). 配電箱外殼：采用鍍鋅鋼板，機械折壓成型表面經耐酸堿粉體涂裝處理。(2). 內設3?380VNFB 總開關*1 組，馬達超載保護器*1 組，循環幫浦超載保護器*1 組。
    15. 排風設備部分：
    16. 電動機：全密閉型3?380V*3HP 馬達附按鈕指示燈開關，并須符合CE 電氣安全標準；
    17. 抽風機（俗成馬達/風機）：

    (1). 采用屋外型，Blowers 透浦風扇，機殼為抗紫外線及耐酸堿之玻璃纖維（FRP）

    鑄模塊合成型，附設排水口，（須檢附型錄或復印件供審，否則以投標無效論）。

    (2). 玻璃纖維具有耐化學性，耐沖擊不易老化的特性較一般塑料制品使用壽命更長。

    (3). 抽風機出風口設有逆止閥。

    (4). 抽風機底座附設避震器，避免產生震動力破壞屋頂樓板結構層。

    (5). 抽風機按裝時應先鋪設H10 ㎝?RC 基礎結構，以免抽風機破壞屋頂樓板防水層。

    (6). 抽風機底座由使用單位自行處理，一般要求承重不低于2噸，一般為1500*3000mm

    1. 風管：

    (1).風管防腐蝕設計，聯結，彎頭均特殊設計，配合現場安裝施工。

    (2). 在Blowers 進風管接頭，設PVC 制伸縮防震軟管防震與減低噪音。

    (3). 風管配件：排氣風管設有固定架或鋼索，緊帶等固定。

    16. 加藥幫浦：采用不低于480CC/MIM 耐酸堿定量幫浦。
    17. 基座：RC 結構基礎臺（H＝10 ㎝）。
    18. 以上所列各項規格，材質，尺寸等除依各圖說外如有未盡事項得再依現場結構丈量配合為準，若再有異議時得以現場友情提醒：水箱排水步驟是：把風機關閉，再關閉進水閥，然后打開排污閥，讓污水排盡，如可能最好用清水再?zèng)_刷箱內壁的污泥，再把水箱排空即可；關閉排污閥，打開進水閥，保證水位到其自然完畢待用即可排水前請加入適量的堿性藥劑，如氫氧化鈉/氫氧化鉀，對水的pH值進行中和，加入堿性藥劑后可系統正常運行一段時間；排放前保證其pH值在6~8為好，這樣排入廢水管路，對環境的影響相對較小。排水頻率：建議夏季在30天/次，冬季在60天/次，具體更具設備的使用情況可適當調整；建議每周正常工作前檢查一次設備，主要是水箱要有水，及相關管閥是否在正常狀態；

        如發現水箱沒有水，請不要開啟馬達，以免水泵燒壞；
